氣力噴射輸送泵

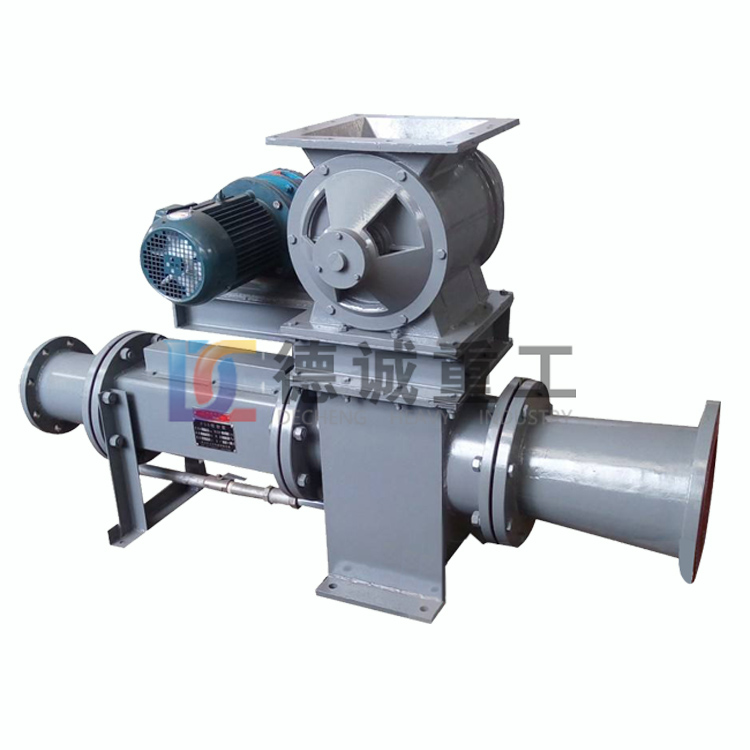

氣力噴射輸送泵整個泵體由旋轉螺旋、傳動軸、圓筒體、止回閥、混合室、射流器組成。在運行過程中加強了鎖氣能力，減小了粉狀物料噴吹輸送需要的功率，降低了設備工作壓力，減少了磨損。該氣力輸灰噴射裝置的關鍵技術是徹底解決了其他料封設備輸送時氣向上串、料下不來不鎖氣的情況，使運行維護綜合成本降低。

連續噴射輸送泵由電動葉輪鎖氣器和送料器兩部分組成。電動葉輪鎖氣器完成均衡 給料和鎖氣，它將物料由常壓壓入低正壓系統中；送料器利用獨特設計的噴 嘴，將物料及輸送氣體均勻混合，并將物料送入到輸送管內，利用氣力壓差使物料沿管道送到受料目的地。整體結構簡單，只有電動葉輪鎖氣器為轉動部件，因而運 行極為可靠。

氣力噴射輸送泵工作原理
GSB系列節能低壓連續輸送泵，以羅茨風機為動力氣源，運用氣固兩相流原理，以 流態化技術，射流技術和壓差原理相結合，以電動葉輪鎖氣器為供料裝置，將物料送入料氣混合室，物料在料氣混合室流態化的同時，利用雙環狀噴嘴產生的高速氣 流將物料送入加速室，以懸浮流進入輸送管道，利用氣力壓差將物料沿管道送入受料倉內。經布袋除塵器過濾后料氣分離將氣體排入大氣。

該氣力噴射輸送泵廣泛應用于電廠脫硫石灰石輸送、電廠粉煤灰的輸送、水泥廠窯頭窯尾噴粉輸粉、工業窯爐燃料燃燒輸送系統等粉狀物料噴吹輸送項目中。不受地形、高差限制，全封閉、無污染、結構簡單、維修量小、能耗低、輸送均勻、磨損小、輸送量大。

此氣力輸灰噴射裝置可連續式、間斷式運行，氣源壓力適應性廣，工作壓力為0.015-0.15Mpa，視輸送距離及輸送量而定。輸送距離＜400m，高度＜32m，溫度-20℃-150℃，輸送風量、壓力與輸送管道大小，亦隨輸送能力與輸送距離不同而變。

氣力噴射輸送泵特點
1、整個傳動軸采用單懸辟支承，軸承沒有在物料經過面，避免了物料擠壓軸承座。
2、整個軸承座里外層采用整體油冷，外外層采用循環水冷卻，降低了軸承運行時的溫度從而有效的保證了整套設備的可靠運行。
3、整個螺旋葉片用硬質合金制成，經表面硬質處理，有效的降低了葉片的磨損，延長了葉片的壽命。
4、出料方式結合了高效射流器，使運行時混合箱壓力大大降低同時降低了輸送泵本體的電機功率，使物料輸送混合更加均勻。
5、鎖氣方式采用三級鎖氣結構，一級為變螺距機械鎖氣，二級為可調料柱鎖氣，三級為板式止回鎖氣。徹底解決了氣向上串的問題增大了輸送能力。
